Stoppenkasten vertragen de energietransitie. Hoe moet het dan wél?

In veel Nederlandse woningen, vooral oude, zijn nog verouderde meterkasten te vinden. Daarin zitten nog elektrische stoppenkasten die snel plaats moeten maken voor moderne groepenkasten met automatische zekeringen. In tegenstelling tot de stoppenkasten zijn groepenkasten uitgerust met groepen of installatieautomaten in plaats van zekeringen.

Het belang van deze vervanging wordt steeds groter door het groeiende aantal elektrische apparaten in woningen en de toenemende installatie van duurzame energiebronnen zoals zonnepanelen, warmtepompen en laadpunten voor elektrische auto’s. Oude stoppenkasten voldoen niet langer aan de groeiende energiebehoefte en de moderne vereisten voor apparatuur met hogere vermogens. In bepaalde gevallen zijn ze bovendien brandgevaarlijk. Om de energietransitie niet te vertragen, is het vervangen van deze verouderde stoppenkasten door moderne groepenkasten cruciaal. Moderne groepenkasten zijn namelijk wél geschikt voor de stroomopwekking, -opslag en -teruglevering, die gepaard gaan met duurzame energiebronnen. Bovendien kunnen ze worden gekoppeld aan energiemanagementsystemen om het energieverbruik te optimaliseren en overbelasting te voorkomen.

Plieger Elektra
Plieger Elektra

Verschil stoppenkast en groepenkast/installatiekast

Een groepenkast en een installatiekast zijn hetzelfde en zijn in wezen de opvolger van de stoppenkast. Zo’n stoppenkast bestond voor het grootste gedeelte uit zekeringen, of stoppen. Een groepenkast daarentegen is voorzien van groepen/installatieautomaten in plaats van stoppen.

1 Fase groepenkast

  • 2 draden (2P): 1 fasedraad en 1 nuldraad
  • Vb. 1x25A, 1x35A of 1x40A
  • Maximaal vermogen: 35A x 230V = 8.050 Watt


3 Fase groepenkast

  • 4 draden (4P): 3 fasedraden en 1 nuldraad
  • Vb. 3x25A
  • Maximaal vermogen: 3 x 25A x 230V = 17.250 Watt
MerkArtikelnrOmschrijvingOmschrijving 2

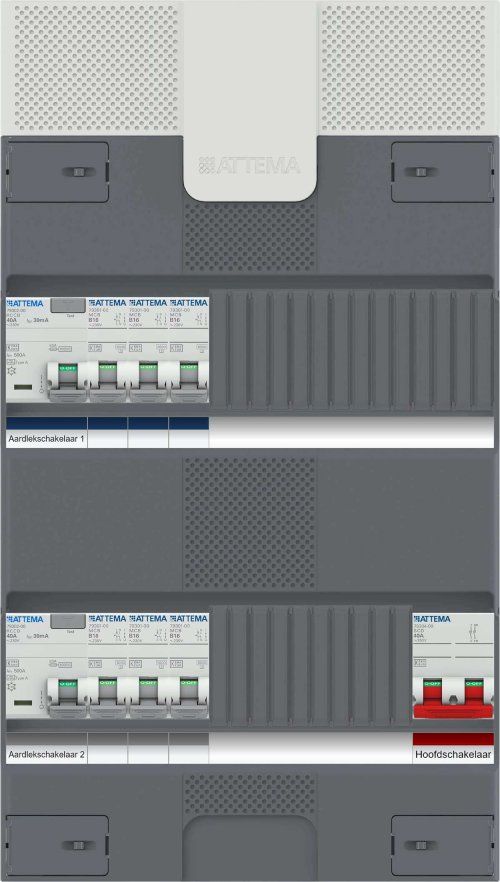

Attema1344018GROEPENKST M 6XAUT 2XALS+HS 1FATTEMA AT91404
Attema1344019GROEPENKST M 6XAUT 2XALS+HS 3FATTEMA AT91406
ABB HAF1394144GROEPENKAST 4XAUT 2XALS+HS 1FABB HAF HAD3232-22+H42
ABB HAF1394145GROEPENKAST 6XAUT 3XALS+HS 3FABB HAF HAD323232-222+H44
ABB HAF1394147GROEPENKAST 6XAUT 2XALS+HS 3FABB HAF HAD3333-44+H44

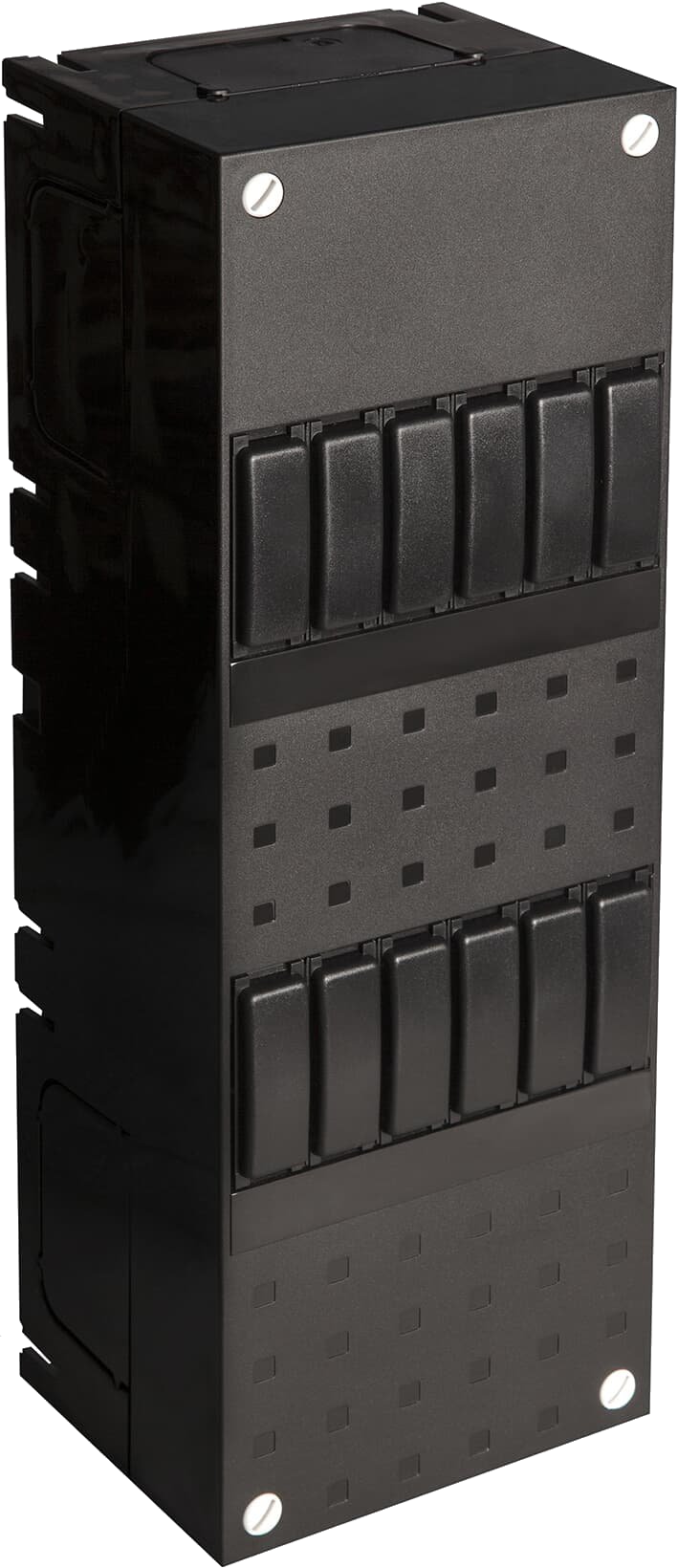

ABB HAF1394169GROEPENKAST LEEG INCL. DINRAILABB HAF HNL 1SPF006964F0100

Elektra wijzer van Plieger

De product indicatie voor elektra hangt samen met de leefstijl en wensen van de gebruiker. Wil je elektrisch gaan koken? Ga je zonnepanelen installeren op het dak? Of stap je over naar een warmtepomp? Allemaal zaken die verband houden met een elektra installatie. Hieronder onze adviezen op een rij.


  1. Fornuisgroep
    Een fornuisgroep is nodig als je elektrisch wilt gaan koken (inductie of keramisch, max. 7,3 kW). Deze bestaat uit een tweetal installatieautomaten die als één groep worden aangesloten op de aardlekschakelaar.

MerkArtikelnrOmschrijvingOmschrijving 2
Attema1344003FORNUISGROEP 2 X 1P+N 16A BATTEMA AT90206
Plieger Elektra

Fabrikant ABB werkt met twee varianten:


  1. In een Hafonormkast met Busboard: een combinatie van 2x Flexomaat 4550733 gekoppeld met een brug 4555162.


MerkArtikelnrOmschrijvingOmschrijving 2
ABB HAF4550733AUTOMAAT 1P+N FLEXOMAAT B16ABB HAF 1SPF006906F0115
ABB HAF4555162BRUG TBV FORNUISGROEP 1-F FLEXABB HAF 1SPF006906F0155


       2. In een verdeler zonder Busboard: een combinatie van 2x Installatieautomaat 1394168 gekoppeld met brug 1500154.



MerkArtikelnrOmschrijvingOmschrijving 2
ABB HAF1394168INSTALLATIEAUTOMAAT 1P+N 16A BABB HAF 2CSS255101R0165
ABB HAF1500154BRUG TBV FORNUISGROEP 1-FABB HAF 1SPE007715T9992

Plieger Elektra

2. Warmtepomp

Warmtepompleveranciers adviseren vaak om voor beveiliging van de groep gebruik te maken van een aardlekautomaat met C-karakteristiek. Deze iets tragere automaat voorkomt overmatige en ongewenste uitschakeling als de belasting van de warmtepomp de grenswaarden bereikt.

Controleer voor de zekerheid welk component de fabrikant adviseert.


MerkArtikelnrOmschrijvingOmschrijving 2

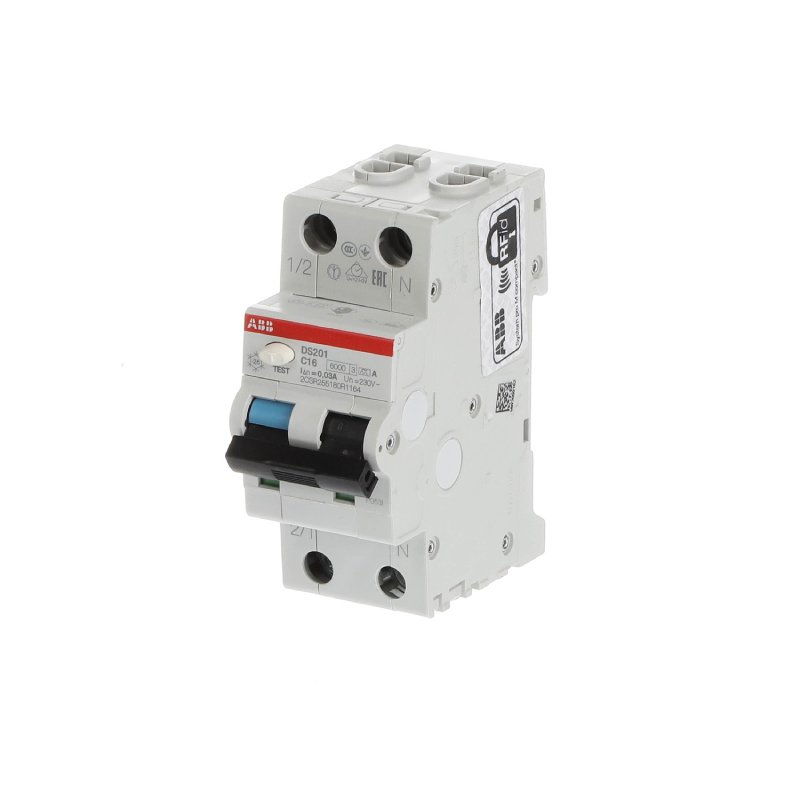

ABB HAF1499022AARDLEKAUTOMAAT 1P+N C16 30MAABB HAF 2CSR255180R1164
ABB HAF1394146COMFOMAAT 1P+N C16 30MAABB HAF 1SPF006906F0315
ABB HAF1394163AARDLEKAUTOMAAT 3P+N C16 30MAABB HAF 2CSR256140R1164

3. PV-systemen

Meestal zal de omvormerfabrikant specificeren hoe de panelen aangesloten moeten worden. Een aardlekautomaat is daarbij vrijwel altijd noodzakelijk.


MerkArtikelnrOmschrijvingOmschrijving 2

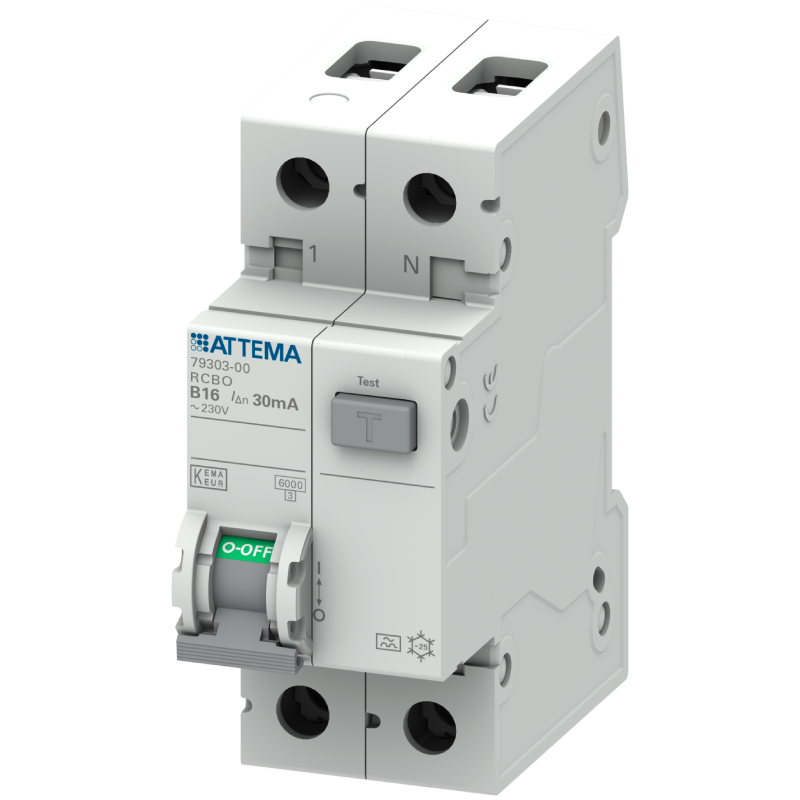

Attema1356013AARDLEKAUTOMAAT 1P+N B16 30MAATTEMA AT90218
ABB HAF1182002AARDLEKAUTOMAAT 1P+N B16 30MAABB HAF 2CSR255180R1165

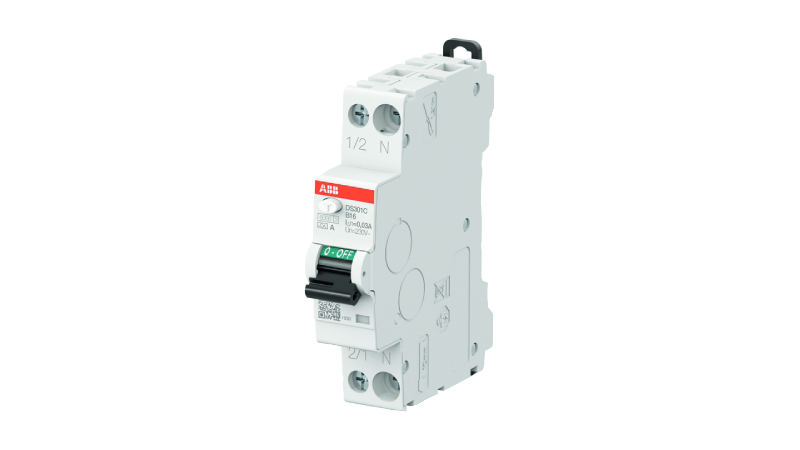

ABB HAF1499028AARDLEKAUTOM. 1M 1P+N B16 30MAABB HAF 2CSR255163R1165
Plieger Elektra
Plieger Elektra
MerkArtikelnrOmschrijvingOmschrijving 2
ABB HAF1394162AARDLEKAUTOMAAT 1P+N B16 300MAABB HAF 2CSR255180R3165
ABB HAF1499024AARDLEKAUTOMAAT 1P+N B20 300MAABB HAF 2CSR255180R3205
ABB HAF1505256AARDLEKAUTOMAAT 1P+N B25 300MAABB HAF 2CSR255180R3255
ABB HAF1457290AARDLEKAUTOMAAT 3P+N B16 300MAABB HAF 2CSR256140R3165
ABB HAF1505257AARDLEKAUTOMAAT 3P+N B20 300MAABB HAF 2CSR256140R3205
ABB HAF1505258AARDLEKAUTOMAAT 3P+N B25 300MAABB HAF 2CSR256140R3255
ABB HAF1394166AARDLEKAUTOMAAT 3P+N B32 300MAABB HAF 2CSR256140R3325

4. EV-laadsystemen

Vanwege de langdurige belasting van de verdeler, moet het laadsysteem worden aangesloten op een aparte groep. Controleer voor de zekerheid welk component de fabrikant adviseert.



MerkArtikelnrOmschrijvingOmschrijving 2
ABB HAF1394157INSTALLATIEAUTOMAAT 3P+N 16A BABB HAF 2CDS253120R0165
ABB HAF1394158INSTALLATIEAUTOMAAT 3P+N 16A CABB HAF 2CDS253120R0164
ABB HAF1394160INSTALLATIEAUTOMAAT 3P+N 20A BABB HAF 2CDS253120R0205
ABB HAF1394159INSTALLATIEAUTOMAAT 3P+N 20A CABB HAF 2CDS253120R0204
ABB HAF1457289INSTALLATIEAUTOMAAT 3P+N B32AABB HAF 2CDS253103R0325
ABB HAF1394164AARDLEKAUTOMAAT 3P+N B16 30MAABB HAF 2CSR256140R1165
ABB HAF1394163AARDLEKAUTOMAAT 3P+N C16 30MAABB HAF 2CSR256140R1164
ABB HAF1394165AARDLEKAUTOMAAT 3P+N B32 30MAABB HAF 2CSR256140R1325
